八木天线的工作原理

阅读0 发布时间2021/12/02 创新科技

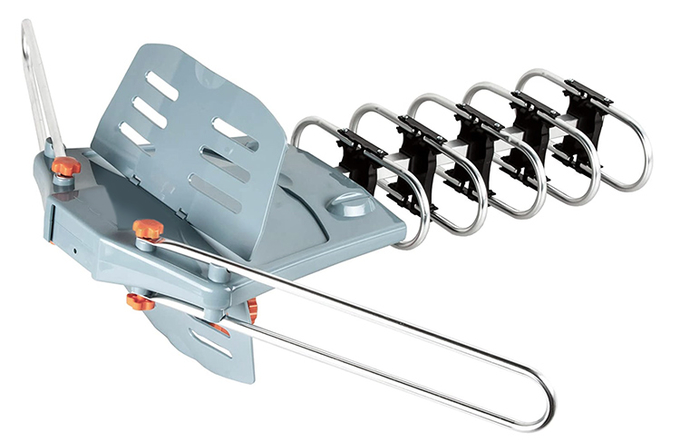

6e2276a9b7186b16b38e832db97e4d2


八木天线的工作原理是这样的(以三元件天线接收为例):导向器略短于波长的一半,主振荡器等于波长一半,反射器略长于波长一半以上,两个振荡器相隔波长的四分之一。此时,导向器对感应信号是“容性”的,电流导通电压 90 °;导向器感应的电磁波会向主振子辐射,而辐射信号会滞后于从空气中直接到达主振子的信号 90 °经过四分之一波长的距离,这正好抵消了前面造成的“前进”。

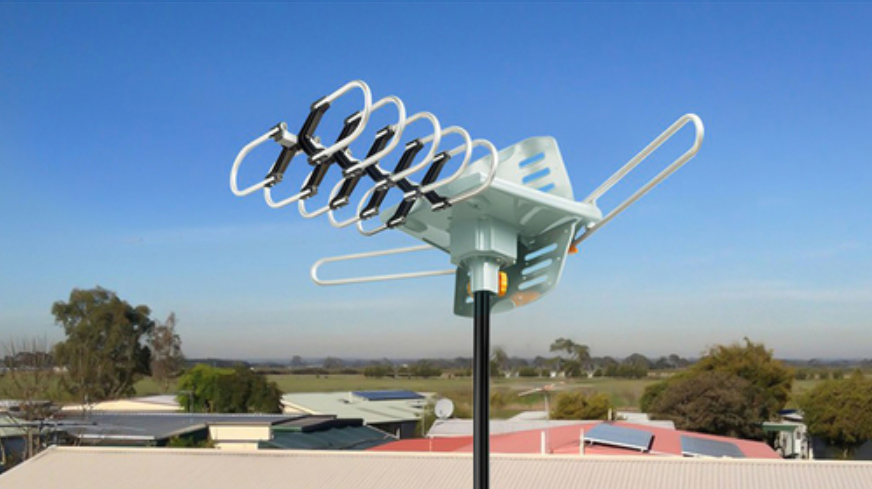

微信图片_20211202144846

两者处于同一相位,所以信号是叠加的,被加强。反射器比波长的一半略长,是感应的,电流滞后 90 °,再加上辐射到主振荡器的另外 90 °滞后,从反射器方向直接加到主振器的信号正好 180 °,起偏移作用。在一个方向上加强,在另一方向上削弱,会产生很强的方向性。发射状态也是如此。

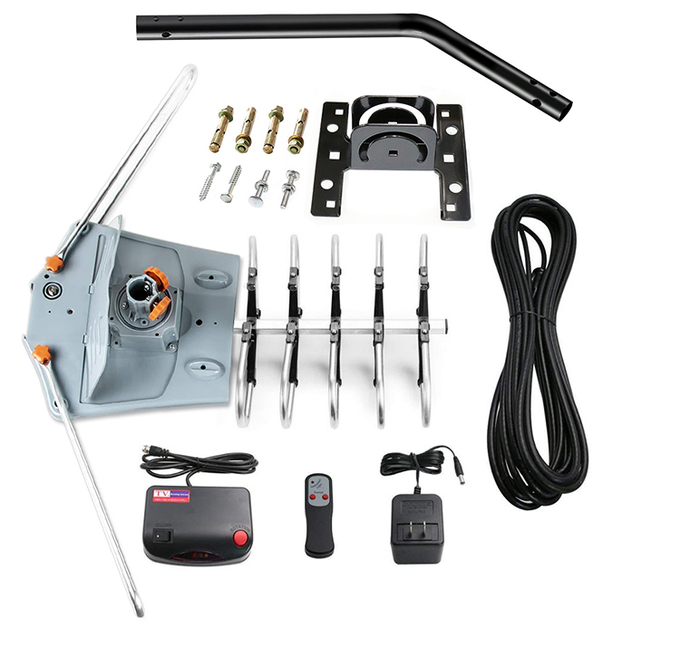

微信图片_20211202144859
